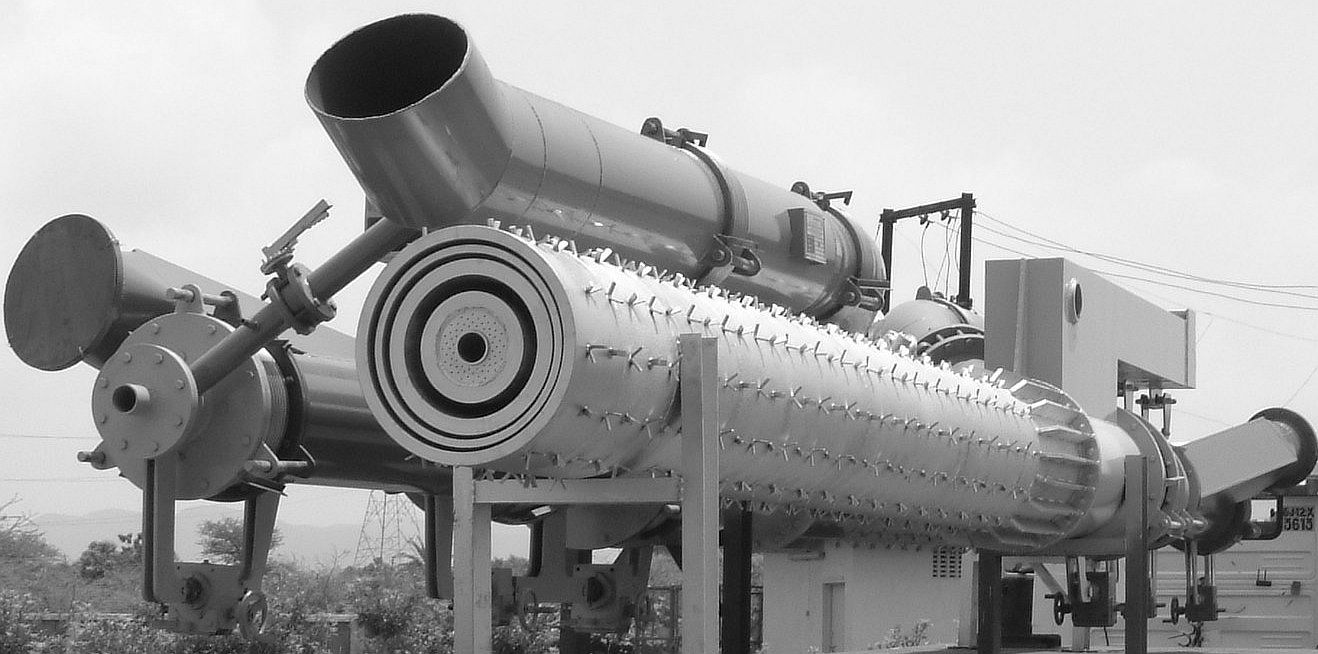

SINGHANIA (SSTPL) ALEV BORULARI
TASARIM :
SSTPL Swirl Flame çok kanallı brülörler, düşük NOx emisyonları sağlarken, her bir fırının özel gereksinimlerine uygun optimum alev oluşturacak şekilde tasarlanmıştır. Fırın brülörü, yakıt ve havanın belirli aşamalarda kademeli olarak karıştırıldığı kademeli yanma prensibi ile çalışarak kontrollü ve verimli bir yanma sağlar. Eksenel ve swirl hava için ayarlanabilir ön nozul uçları, müşteri ihtiyaçlarına göre alev geometrisinin hassas biçimde kontrol edilmesine olanak tanır.
Bu özellik, ön nozul uçlarının göreceli konumlarının ayarlanması yoluyla hava momentumunun değiştirilmesini sağlayan benzersiz bir brülör tasarımı sayesinde elde edilir. Geleneksel çok kanallı brülörlerde alev şekillendirme, esas olarak eksenel, swirl ve diğer kanallardan geçen hava miktarının ayarlanmasıyla sağlanır. Ancak brülör tasarımı ile işletme koşullarının her zaman örtüşmemesi nedeniyle, birincil hava ayar aralığı tükendiğinde kontrol kabiliyeti sınırlı kalmaktadır.
Bu kısıtları ortadan kaldırmak ve optimum alev momentumu elde etmek amacıyla SSTPL, brülör çalışır durumdayken dahi nozul uçlarının göreceli konumlarının ayarlanmasına imkân veren bir sistem geliştirmiştir. Ayarlanabilir kriko vidaları ve esnek bağlantılar sayesinde konumlandırma son derece hassas biçimde yapılabilmekte, bu da operatörlere benzersiz bir kullanım kolaylığı ve esneklik sunmaktadır.

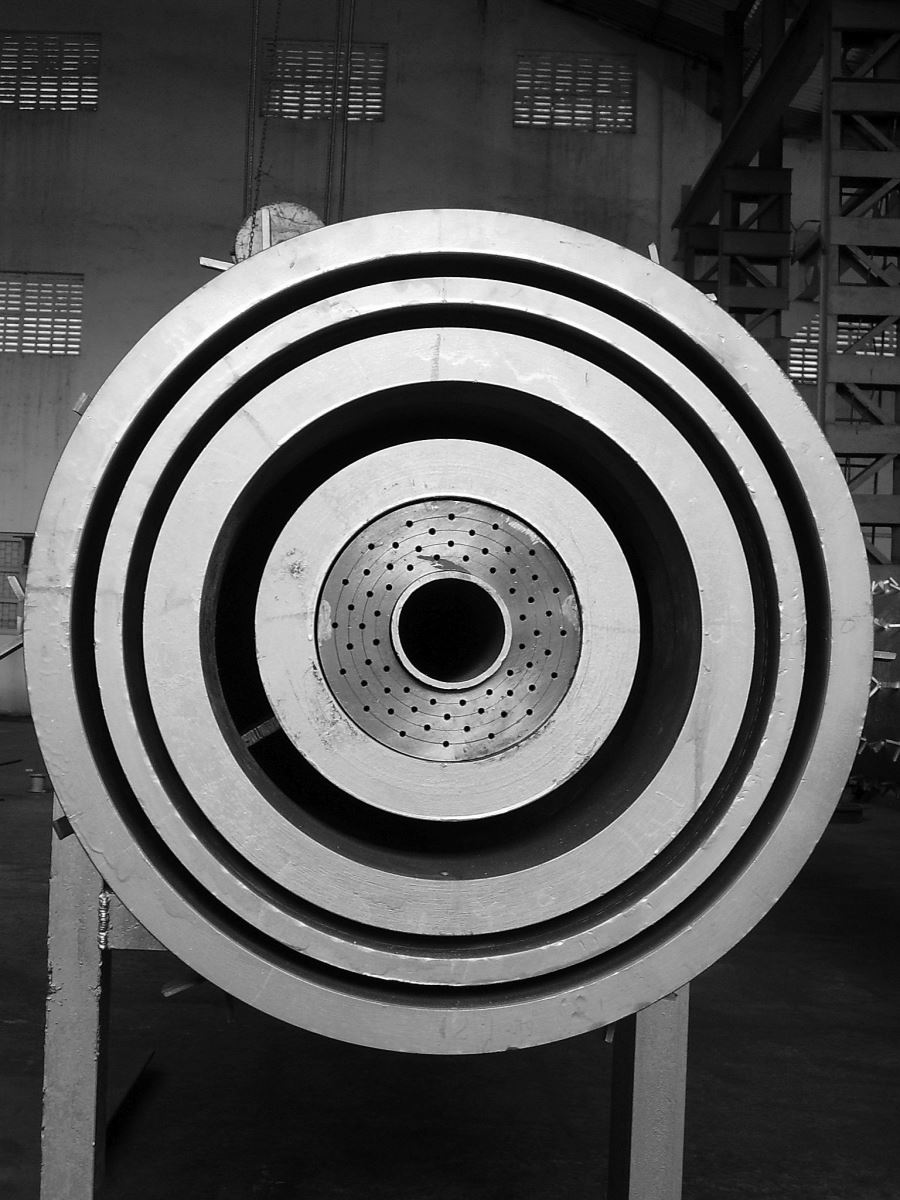

ALEV BORUSU KONFİGÜRASYONU
Eksenel Hava Akışı
Eksenel hava akışı, brülörün dış borusuna göre mükemmel eş merkezlilik sağlayacak şekilde çok sayıda ayarlanabilir açıklıktan yüksek hızda püskürtülür. Bu yüksek hızlı jetler, yüksek CO₂ içeriğine sahip yanma gazlarının alev köküne güçlü biçimde geri sirkülasyonunu sağlayarak yerel oksijen konsantrasyonunun düşürülmesine katkıda bulunur.
Öğütülmüş Kömür / Petrokok ve/veya Üretici Gaz Akışı
Yakıt, Swirl Hava Akışı ile Eksenel Hava Akışı olarak adlandırılan iki hava akışı arasına beslenir. Yakıt akışının bu iki hava akışı arasında “sandviç” şeklinde yer alması, yakıt–hava karışımını iyileştirerek kararlı ve verimli yanmayı destekler.
Swirl Hava Akışı
Swirl hava akışı, kömür partiküllerinin veya atomize edilmiş yağın uygun şekilde dağıtılması için gerekli dönel hareketi sağlar. Swirl hava nozulu, eksenel hava nozulunun arkasında konumlandırılmıştır; bu düzenleme hava akışının aşırı hızlı genişlemesini önleyerek daha iyi alev kontrolü ve şekillendirmesi sağlar.
Stabilizasyon Hava Akışı
Stabilizasyon hava sistemi, çekirdek girdapların geri sirkülasyonunu sağlayan bir alev stabilizatörü içerir. Bu sayede, düşük yakma oranlarında ve soğuk ilk çalıştırma koşullarında dahi alev kökünde mükemmel stabilite elde edilir.
ALEV MOMENTUMU
Modern brülör teknolojisinde alev momentumu, alev karakteristiklerini ve brülör performansını değerlendirmede en kritik parametrelerden biri olarak kabul edilir. SSTPL fırın brülörleri, yalnızca %6–7 oranında birincil hava kullanarak 1400–2500 m/s aralığında alev momentumu elde eder ve bu sayede optimum alev oluşumu sağlar. Yüksek alev momentumuna sahip brülörler, petrokok gibi yakıtların kullanıldığı beyaz çimento uygulamaları için özellikle uygundur.
Brülör içindeki yüksek hızlar, enjeksiyon hızlarının oluşturduğu lokal basınç farkları nedeniyle güçlü girdapların oluşmasına yol açar. Bunun sonucunda soğutucudan gelen sıcak ikincil hava doğal olarak alev köküne çekilir; bu da kömür çıkış hattı boyunca yakıtın hızlı yanmasını sağlayarak kısa, dar ve yüksek radyantlı bir alev oluşturur.
Eksenel hava nozul bölgeleri, esnek bağlantılar üzerinde konum göstergeleri ve her bir hava akışı için basınç göstergeleri içeren özel bir ayar mekanizması ile donatılmıştır. Bu özellikler, operatörlerin brülörü son derece hassas biçimde ayarlamasına ve fırının kararlı ve güvenilir şekilde çalışmasını sağlamasına olanak tanır.
NEDEN SSTPL ALEV BORULARI?
+ Hassas alev şekillendirme için ayarlanabilir hava nozul uçlarına sahip yenilikçi tasarım
+ Düşük birincil hava ihtiyacı (teorik yanma havasının yalnızca %6–7’si), daha fazla sıcak ikincil havanın kullanılmasını ve yakıt tasarrufunu sağlar
+ Kararlı ve iyi tanımlanmış alev cephesi
+ Düşük NOx emisyonları
+ Öğütülmüş kömür, petrokok, fuel-oil, gaz, tarımsal atıklar, yağ çamuru veya bunların karışımları gibi çoklu yakıtları kullanabilme esnekliği
+ Malzemeye daha iyi ısı transferi sağlayan kısa, dar, homojen ve radyant alev üretimi
+ Yanma bölgesinde yoğun ve kararlı bir kaplama oluşturur
+ Alternatif yakıt kullanımına tam uyumludur
ALEV BORUSU AKSESUARLARI
• Motorlu veya manuel, üstten ya da yer tipi brülör arabaları
• Buhar, hava veya basınçla atomize edilen yağ brülör tabancaları
• LPG veya doğal gazla çalışan pilot brülörler
• İlk çalıştırma ve yağ brülörleri için PF / PHF üniteleri
• Vana skidleri
• Fuel-oil boşaltma ve depolama sistemleri
• Birincil hava fanları
• Kömür ve petrokok depolama ve taşıma sistemleri
• Alev emniyet ve brülör yönetim sistemi
UYGULAMA ALANLARI
• Gri ve beyaz çimento
• Kâğıt endüstrisi için kireç kalsinasyonu
• Çelik tesisleri için ince malzeme peletleme
• Boksit, kyanit, manyezit, dolomit, alümina vb. mineral işleme prosesleri
• Aşındırıcı kalite refrakter malzemeler
• Sodyum bileşikleri, dikromat, titanyum dioksit ve benzeri kimyasallara yönelik prosesler
